DN100~DN3000mm Hinged Bellows การขยายสานต่อ / การขยายสานต่อท่อเหล็ก

1. สายต่อขยายข้อมือ

สายต่อขยายกระดูกขัดขวาง

ประกอบด้วยกล่องกล่องเดียว พร้อมกับปิน, แผ่น hinge, แผ่น riser และองค์ประกอบโครงสร้างอื่น ๆ.ความผลักดันและความดันของหน่วยขยายผ่าตัด single hinged มีการรับรองโดย hinge, ซึ่งการันตีว่าสานขยายไม่สามารถดูดซึมการเคลื่อนไหว axial และปกป้องกล่องโลหะจาก torsion โดยทั่วไปสองหน่วยหรือมากกว่าที่ใช้ในส่วนผสมด้วยความสามารถในการชดเชยที่สัดส่วนกับระยะทาง.

• ความดันการออกแบบ: 0.1 ~ 2.5 MPa
• อุณหภูมิการออกแบบ: -25 ~ 800 °C
• ประเภทการเชื่อมต่อ: แฟลนจ์ / การปั่น
• กว้าง nominal: DN100 ~ DN3000mm [สามารถปรับแต่งได้ตามขนาดใด ๆ ]
• หลักฐาน: EJMA, ASME, GB/T 12777-2019

2สายต่อขยายสากล

ประกอบด้วยกลมสองกลมที่เชื่อมต่อกันด้วยท่อกลาง พร้อมกับปิน, แผ่น hinge, แผ่น riseer และองค์ประกอบโครงสร้างอื่น ๆสายต่อขยายนี้ดูดซึมการขยับด้านและมุมภายในระนาบขณะที่ทนความดันแรงผลักดันจาก bellowsดังนั้นความดันจึงไม่ถูกส่งไปยังจุดคงและรางนําทางในระบบท่อหมุนการันตีว่าข้อเชื่อมขยายไม่สามารถดูดซึมการเคลื่อนไหว axial และใช้เพื่อปกป้องกล่องโลหะจาก torsionในการออกแบบ ความดันที่ซึมซึมโดย hinge ต้องเกินขนาดที่มันสามารถซึมซึม โดยทั่วไปสองหน่วยหรือมากกว่าจะใช้ในส่วนผสม.

• ความดันการออกแบบ: 0.1 ~ 2.5 MPa
• อุณหภูมิการออกแบบ: -25 ~ 800 °C
• ประเภทการเชื่อมต่อ: แฟลนจ์ / การปั่น
• กว้าง nominal: DN100 ~ DN3000mm [สามารถปรับแต่งได้ตามขนาดใด ๆ ]
• หลักฐาน: EJMA, ASME, GB/T 12777-2019

3สายต่อขยายกิมบอลทั่วไป

ประกอบด้วยกลมสองกลมที่เชื่อมต่อกันด้วยท่อเชื่อมต่อและระบบของกลมกลมคู่สายต่อขยายนี้สามารถดูดซึมการเคลื่อนไหวด้านข้างที่สําคัญในระนาบใด ๆ และการเคลื่อนไหวมุมในทิศทางใด ๆกิมบอลสามารถเป็นวงกลมหรือสี่เหลี่ยม สําหรับกิมบอลวงกลม, ทอร์คของพวกเขาควรถูกพิจารณา, ในขณะที่สําหรับสี่เหลี่ยม, ความไม่มั่นคงเนื่องจากการบิดควรถูกพิจารณา. เนื่องจากกิมบอล,ปิ้น, และความสามารถของแผ่น hinge ในการทนต่อแรงผลักดันและแรงภายนอกเพิ่มเติมอื่น ๆ, สายต่อขยายซึมแรงผลักดันภายในโดยไม่ต้องใช้แรงภายนอกบนท่อ.ตามนั้นการปรับปรุงการติดตั้งท่อท่อ

ระยะการใช้งาน: ระบบท่อท่อที่ซับซ้อนหลายประเภท คอมพนันการขยับมุมในระบบท่อท่อพื้นที่ต่างๆ เช่น ท่อท่อทรง L, Z และ U

• ความดันการออกแบบ: 0.1 ~ 4 MPa
• อุณหภูมิการออกแบบ: -25 ~ 800 °C
• ประเภทการเชื่อมต่อ: แฟลนจ์ / การปั่น
• กว้าง nominal: DN100 ~ DN5500mm [สามารถปรับแต่งได้ตามขนาดใด ๆ ]
• หลักฐาน: EJMA, ASME, GB/T 12777-2019

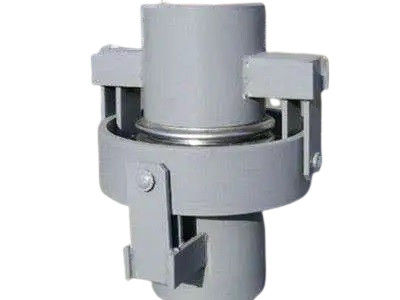

4. Single Gimbal Bellows การขยายสานต่อ

ประเภทนี้ของสานขยายสามารถดูดซึมการขยับมุมของท่อในระดับใด ๆ ประกอบด้วยโครงสร้างยิมบอล-ยางรวมถึงปิน, ยิมบอล, แผ่นยาง, และแผ่น riserมันไม่เพียงแต่ยับยั้งแรงดันแรงผลักดันของท่อ pipeline แต่ยังดูดซึมการเคลื่อนที่มุมในระนาบใด ๆสัมผัสแรงดันภายในโดยไม่ใช้แรงภายนอกต่อท่อ ดังนั้นการปรับปรุงการติดตั้งสายท่อที่ง่ายขึ้นจึงเป็นไปได้กิมบัลสามารถเป็นวงกลมหรือสี่เหลี่ยมสําหรับกิมบอลวงกลม, ทอร์คของพวกเขาควรได้รับการพิจารณา, ในขณะที่สําหรับสี่เหลี่ยม, ความไม่เสถียรภาพเนื่องจากการบิดควรได้รับการพิจารณา

ระยะการใช้งาน: ระบบท่อท่อที่ซับซ้อนหลายประเภท คอมพนันการขยับมุมในระบบท่อท่อพื้นที่ต่างๆ เช่น ท่อท่อทรง L, Z และ U

• ความดันการออกแบบ: 0.1 ~ 4.0 MPa
• อุณหภูมิการออกแบบ: -25 ~ 800 °C
• ประเภทการเชื่อมต่อ: แฟลนจ์ / การปั่น
• กว้าง nominal: DN100 ~ DN3000mm [สามารถปรับแต่งได้ตามขนาดใด ๆ ]
• หลักฐาน: EJMA, ASME, GB/T 12777-2019
